Übersicht
Der EMC-CAN-Gateway ermöglicht einer EMV-Prüfsoftware den Zugriff auf einen CAN-Bus. Eine verbreitete Anwendung ist das Senden von Frequenz und Prüfpegel auf den CAN. Prinzipiell können aber beliebige Signale gesendet werden (z.B. zur Steuerung des Prüflings oder der Peripherie). Ebenso werden CAN-Botschaften gelesen; deren Signale können in der EMV-Prüfsoftware (genau wie z.B. die Meßwerte eines Voltmeters) überwacht werden.
Details ...
- HW-Voraussetzung: PCAN-USB, PCAN-PCI oder PCAN-Parallelport-Dongle von Peak Systemtechnik GmbH
- SW-Voraussetzung: RSUS 3.x oder R&S EMC32 und Windows XP (oder aktuellere Windows-Version)

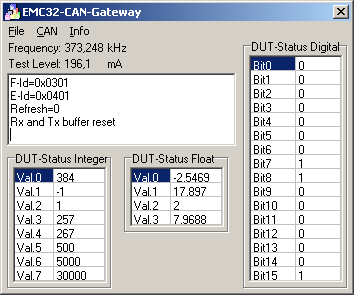

Betriebsart "Statisch"
In dieser Betriebsart werden folgende Botschaften / Signale unterstützt:
- TX: Frequenz-Botschaft, DLC=4 byte, IEEE754 Short Float-Format
- TX: Prüfpegel-Botschaft, DLC=4 byte, IEEE754 Short Float-Format
- TX: Switch-Botschaft (DUT-Steuerung), DLC=2 byte, Integer-Format
- RX: Logik-Botschaft, DLC=2 byte, 16 Logiksignale
- RX: 2x Integer-Botschaft, DLC=8 byte, insgesamt 8 Integersignale á 16 bit
- RX: 2x Float-Botschaft, DLC=8 byte, insgesamt 4 IEEE754 Short Float-Signale
Die Identifier zu den Botschaften sind frei wählbar. Frequenz und Prüfpegel können zyklisch (50-10.000 ms) oder ereignisgesteuert (bei Aktualisierung durch EMV-Prüfsoftware) gesendet werden.

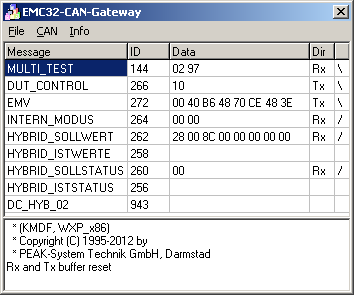

Betriebsart "DBC"
"DBC" steht für Data Base Container. Dieses Dateiformat wurde 1992 von Vector Informatik GmbH eingeführt und hat sich zum Quasi-Standard zur Beschreibung einer CAN-Matrix (— also der Zuordnung von Identifiern, Botschaftsnamen, Signalnamen und Signalanordnung —) entwickelt. DBC-Dateien sind z.B. elementarer Bestandteil von CANoe- oder CANalyzer-Konfigurationen.
Der EMC-CAN-Gateway interpretiert Ihre vorhandenen DBC-Dateien. Das bedeutet: In Ihrer EMV-Software können Sie über den CAN-Signalnamen beliebige Signale vom CAN lesen (also überwachen und aufzeichnen) und auf den CAN schreiben (also den Prüfling z.B. bei jedem Frequenzschritt bestimmte Aktionen ausführen lassen). Der EMC-CAN-Gateway unterstützt folgende DBC-Features:
- Standard dbc-Dateien
- Standard-Identifier und Extended-Identifier
- Signal-Länge 1...32 bit und Double Float 64 bit
- Signal-Typen Signed Int, Unsigned Int, Short Float and Double Float
- Byte-Anordnung Intel und Motorola
- Factor und Offset
- Standard-Multiplex-Signale (Ein Multiplex Signal pro Botschaft)
Nicht unterstützte DBC-Features
- SAE J1939-CAN
- Extended Multiplexor Concept (mehr als ein Multiplex-Signal pro Botschaft)
- "Enumeration Values" (Strings)
